一、什么是光致發光 (Photoluminescence，簡稱PL)

光致發光 (Photoluminescence，簡稱PL) 是冷發光的一種，指物質吸收光子 (或電磁波) 后重新輻射出光子 (或電磁波) 的過程。從量子力學理論上，這一過程可以描述為物質吸收光子躍遷到較高能級的激發態后返回低能態，同時放出光子的過程。

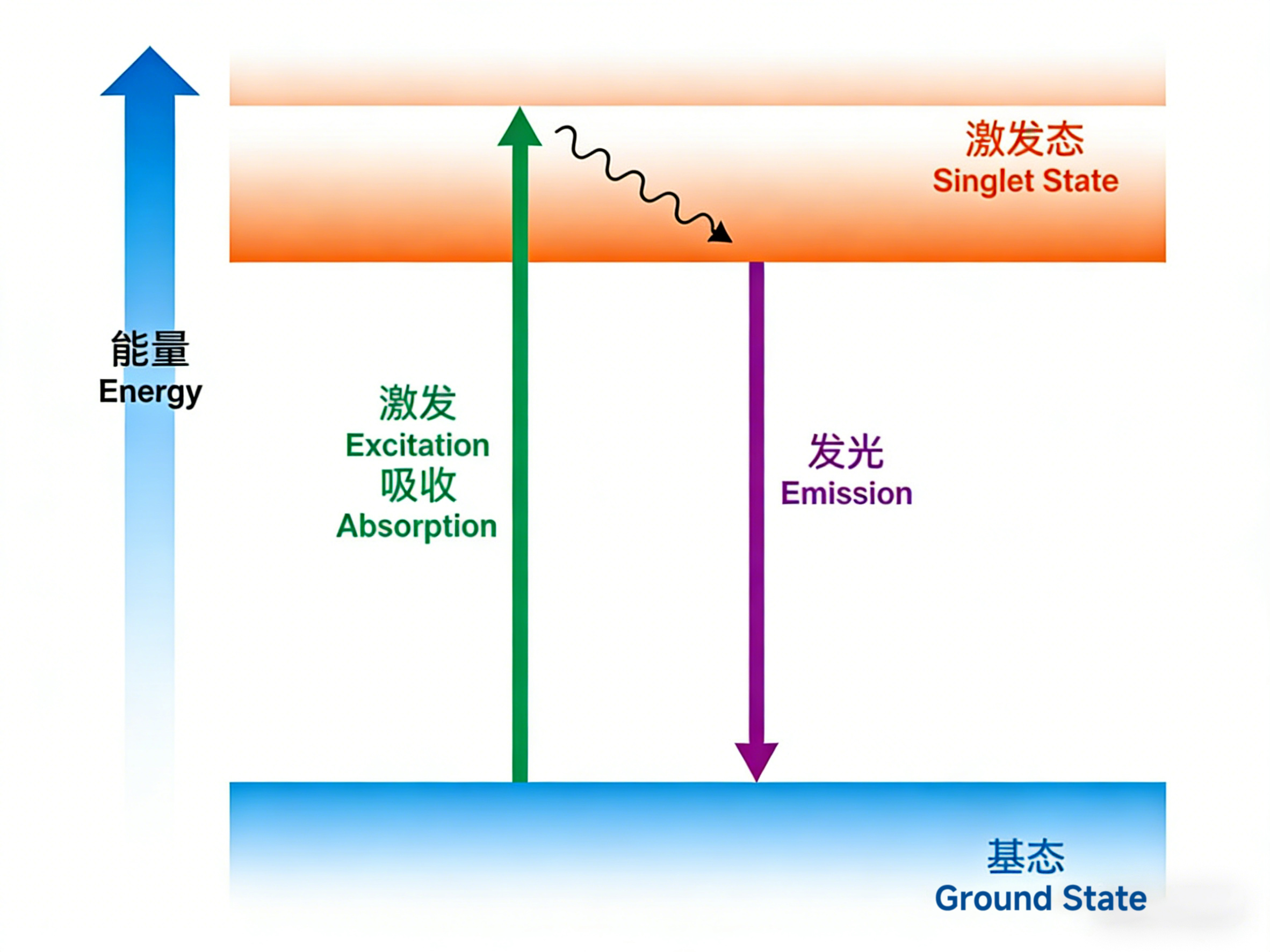

圖1：光致發光 (Photoluminescence, PL) 過程的能量圖

（如圖1）越靠上方能階越高，也就是能量越大，基態 (ground state) 指的是所有電子在低能階的狀態，其他有額外能量的狀態則泛稱 “電子的激發態 (singlet state / excited state)"。當熒光物質受到激發光的照射，原本位于基態的電子因為吸收了光的能量，因而被激發到激發態。處于激發態的電子可經多種途徑回到基態。圖中若電子以放光的方式釋放能量回到基態，由此方式所放出的光，可廣義稱為 “熒光"。而此過程便稱為光致發光 (Photoluminescence, PL)。

光致發光 (Photoluminescence, PL) 的過程，可分為三個階段：首先，當光照射在物質材料上時會被吸收，被稱為光激發；其次，多余的能量會被材料傳遞出去；最后，這多余的能量，再以發光的方式被釋放掉。因此，光致發光 (Photoluminescence, PL) 是一種探測材料電子結構的方法，與材料無接觸且不損壞材料，可以提供有關材料結構、成分及環境原子排列的信息。常用于帶隙檢測、雜質等級和缺陷檢測、復合機制以及材料質量鑒定。

而熒光是光致發光現象中最常見的一種，指物質吸收特定波長的光子能量被激發后，快速躍遷回基態并釋放出更長波長光子的發光過程。

二、熒光的核心特征

1、瞬時性：這是熒光與磷光（夜光）最根本的區別。熒光在激發光照射時持續發光，一旦關閉激發光源，發光瞬間停止（納秒級）。而磷光會有“余暉”。

2、顏色變化（斯托克斯位移）：發射出的光波長總是比吸收的光波長要長，也就是顏色更偏紅。

例如：

吸收看不見的紫外線 → 發出藍色或綠色的可見光（驗鈔機、熒光增白劑）。

吸收高能量的藍光 → 發出綠色、黃色或紅色的光（熒光筆、某些礦物）。

PL熒光產生示意圖

三、什么是PLQY？

在測光致發光 (Photoluminescence，簡稱PL)大家最在意的是PLQY，那什么是PLQY呢？

a：PLQY是Photoluminescence Quantum Yield的縮寫，中文譯為“光致發光量子產率”或“熒光量子產率”。

b：一句話定義：PLQY 衡量的是發光材料將吸收的光子轉化為發射的光子的效率。 它是一個無量綱的比值，通常用百分比（%）或小數（0到1之間）表示。

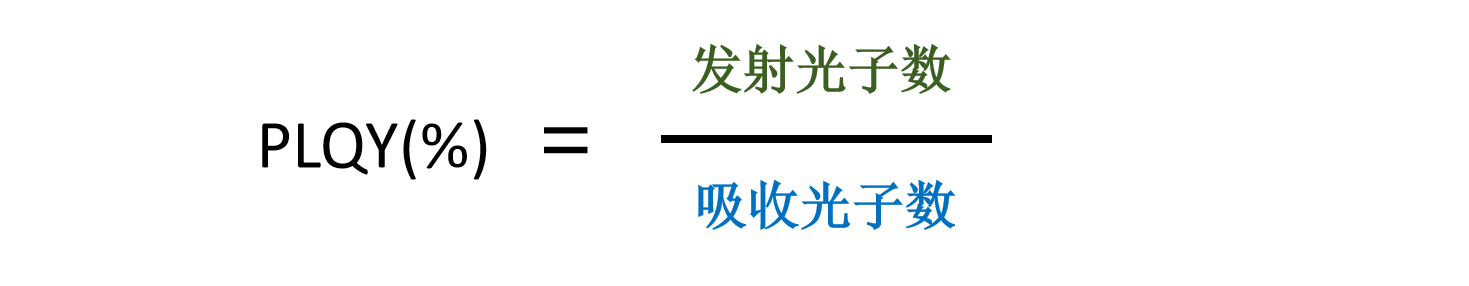

公式：PLQY (%) = 發射的光子數 / 吸收的光子數

適用于樣品對激發光的反射 / 散射較弱，或積分球內壁反射率極高的場景：

其中：

圖2：PLQY的量測與計算

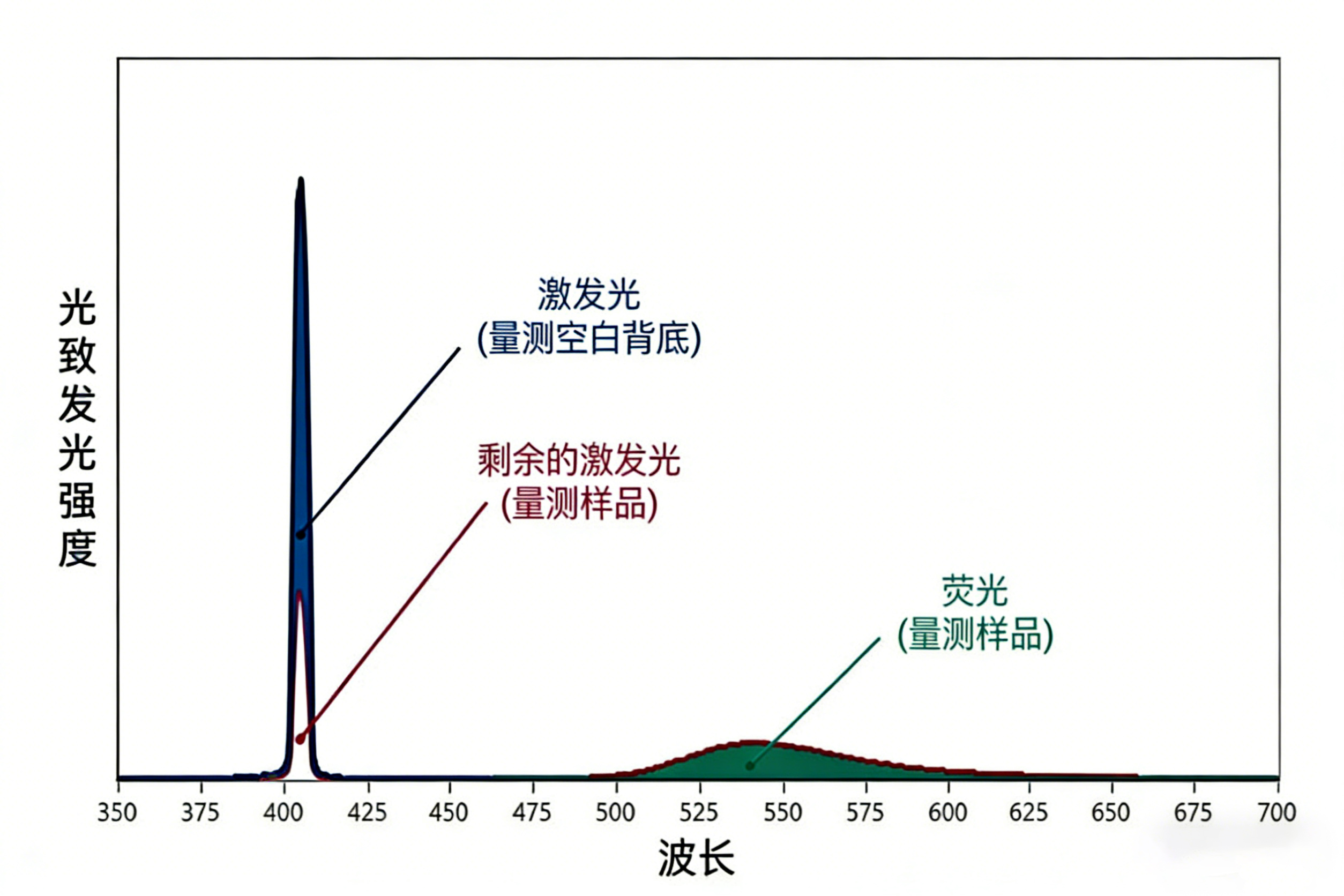

在進行光致發光量子產率 (Photoluminescence Quantum Yield, PLQY) 的量測時，會先量測一個空白對照組，量測出來的光譜 (黑色光譜曲線) 只有一個激發光的峰。之后再放入要測試光致發光量子產率 (Photoluminescence Quantum Yield, PLQY) 的樣品，在相同的光強下讓激發光打在樣品上，量測出來的光譜 (紅色光譜曲線) 除了有原來的激發光的峰之外，同時也會有一個熒光峰出現。比較兩條光譜曲線，可以發現樣品激發光的峰值強度會低于空白對照組的峰值強度，表示樣品吸收了部分的激發光。而在樣品的光譜曲線多出來的熒光峰，就是光致發光 (Photoluminescence, PL) 所產生熒光。

四、為什么要測PLQY？

1、直接反映材料的發光效率

PLQY 定義為 “材料發射的熒光光子數與吸收的激發光子數的比值”，是衡量材料將吸收的光能轉化為熒光的能力的定量標準——PLQY 越高，說明材料發光效率越強（例如高性能有機發光材料的 PLQY 可接近 100%）。

2、 關聯材料的應用價值

a：光電器件領域：OLED、量子點顯示、熒光傳感器等器件的性能（亮度、靈敏度）直接依賴 PLQY，高 PLQY 材料是器件高性能的基礎；

b：生物醫學領域：熒光探針、細胞成像試劑的 PLQY 決定了檢測信號的強弱，低 PLQY 會導致信號弱、易被背景干擾。

3、輔助分析材料的缺陷與性能損耗

PLQY 的降低通常對應材料存在非輻射復合過程（如缺陷態捕獲載流子、分子間聚集淬滅），通過 PLQY 的變化可分析材料的缺陷密度、界面質量、穩定性等關鍵特性（例如二維材料轉移過程中殘留的聚合物會降低其 PLQY）。

4、是材料性能對比的統一基準

不同材料的熒光強度受激發光功率、測試條件影響大，但 PLQY 是歸一化的定量指標，可直接用于不同材料、不同批次樣品的發光性能對比。

五：如何測量 PLQY ?

1、第一種量測光致發光量子產率 (Photoluminescence Quantum Yield, PLQY) 的方法是采用比較法。比較法是過去較被經常使用的一種方法，其使用一些已知光致發光量子產率 (Photoluminescence Quantum Yield, PLQY) 數值的參考標準，分別量測參考標準，以及研究材料的對激發光的吸收率和發射的熒光光強，然后對照比較得到研究材料的光致發光量子產率 (Photoluminescence Quantum Yield, PLQY) 數值。但使用比較法有許多缺點與限制，包含可以用來作為參考標準的物質不多，也需要找到與研究材料對激發與吸收特性接近的參考標準。而且每一次實驗都要做額外的參考標準制備，大大地增加實驗的花費與時間。

2、第二種量測光致發光量子產率 (Photoluminescence Quantum Yield, PLQY) 的方法是絕對量子產率測量方法，也就是直接使用積分球來量測光致發光量子產率 (Photoluminescence Quantum Yield, PLQY)。無需標準參比樣品，擺脫匹配限制，直接獲取絕對值結果，精度更高。適用于所有發光材料（薄膜、粉末、溶液等）

積分球是一個內壁涂有高反射率漫反射材料（如聚四氟乙烯、硫酸鋇）的空心球體，能將入射光和樣品發射的熒光進行多次漫反射，確保收集到100% 的光信號，消除光路損耗的影響。

（1）、PLQY積分球測量系統的主要組成部分（穩態 PL 系統）

a：積分球：內壁（如涂覆Spectralon?或硫酸鋇）需在寬波長范圍（如250-2500 nm）內具有高反射率，以均勻散射光。

b：激發光源：連續或脈沖光源，提供特定波長激發光。常用激光、LED。

c：探測系統：光譜儀，必須進行光譜響應校準。

d：樣品架：固體/液體樣品倉，用于放置待測樣品，設計需考慮防污染（如底部裝樣）和幾何定位。

e：控制與計算：軟件系統，控制測量流程，自動采集空白和樣品的光譜，并依據標準公式計算PLQY。

（2）、適用樣品類型

a：固體粉末：熒光粉、量子點粉末、鈣鈦礦粉末。

b：薄膜/涂層：鈣鈦礦薄膜、OLED薄膜、旋涂/蒸鍍功能層。

c：液體/溶液：量子點溶液、有機染料溶液、熒光分子溶液。

d：塊體/單晶：鈣鈦礦單晶、有機單晶。

不同樣品發光示意圖

六、應用領域

1、顯示與照明：評估和優化發光材料的效率，是實現高亮度、低能耗器件的關鍵。

2、新能源技術：評估鈣鈦礦等薄膜的發光效率，間接反映其作為太陽能電池時的缺陷與非輻射復合損耗，指導工藝優化。

3、生物醫學與成像：量化熒光探針的發光效率，直接決定成像的靈敏度和信噪比，是開發新型診斷工具的基礎。

4、先進材料研究：作為基礎性能指標，用于篩選、評估和開發各類新型發光材料與結構。

5、光化學與傳感：評估光敏劑產生單線態氧等活性物質的效率（光動力治療），或監測因分析物結合導致的發光猝滅（傳感器開發）。

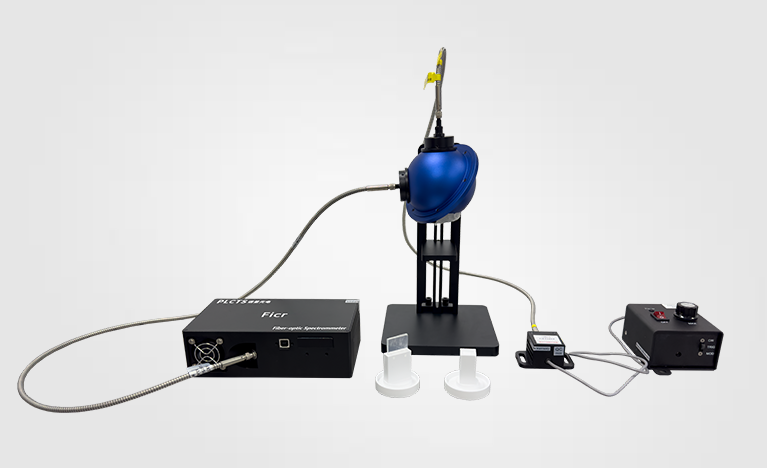

PLQY積分球測量系統產品示意圖

以下數據測試條件：

1、光纖耦合LED光源：工作波長：375nm，型號：FLS375-10

2、制冷型光纖光譜儀：波長范圍：200-1100nm，型號：Ficr

3、譜量光電 光致發光測試積分球

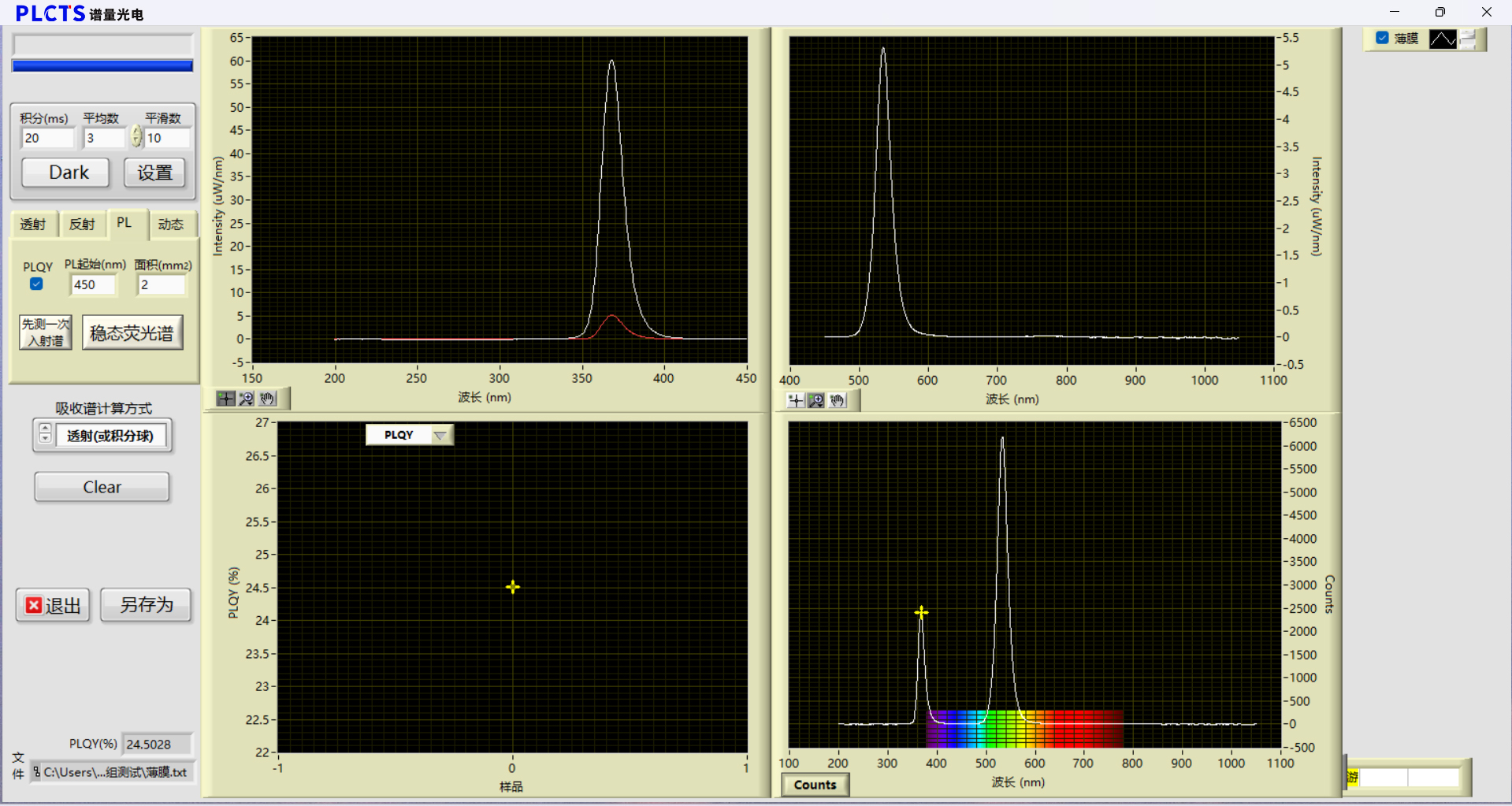

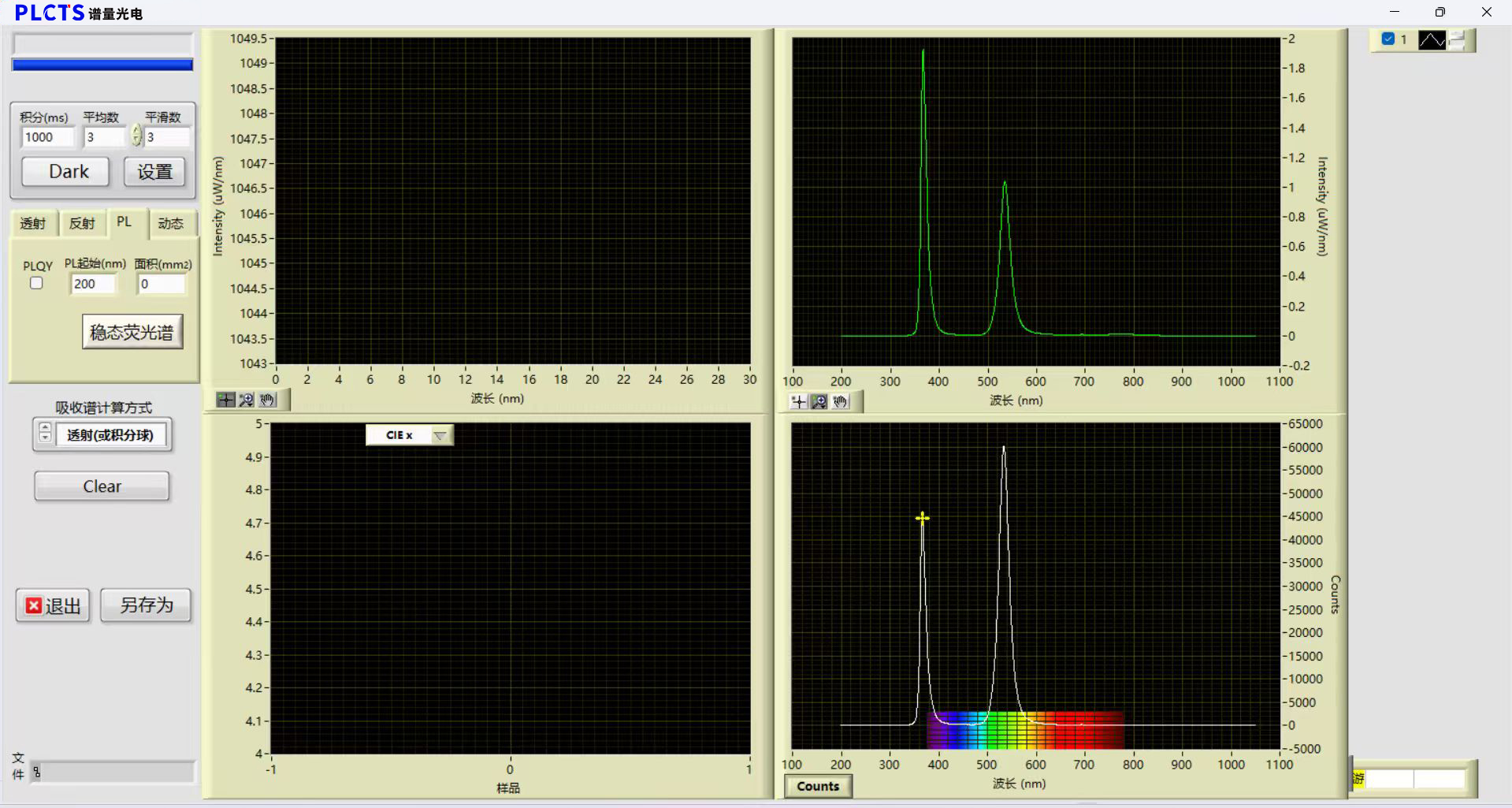

薄膜樣品，PL測試數據示意圖（375nm為激發光波段，532nm為熒光波段）

薄膜樣品，PL測試數據示意圖（375nm為激發光波段，532nm為熒光波段）

無樣品時，激發光波段的探測器信號（375nm波長）

PL熒光產生示意圖
