一、光環形器的基本特性

光環形器是一種基于磁光非互易效應的單向傳輸光學器件，核心功能是實現光信號沿端口 1→2→3→… 的定向循環傳輸，同時隔離反向光。光信號由任一端口輸入時，按數字順序從下一端口以很小的損耗輸出，從1端口輸入信號，信號只能從2端口輸出，同樣，從2端口輸入的信號只能從3端口輸出（如圖1）。

它就像光網絡中的“單向立交橋”，確保交通（光信號）只能按預設方向行駛，防止對向擁堵和事故。

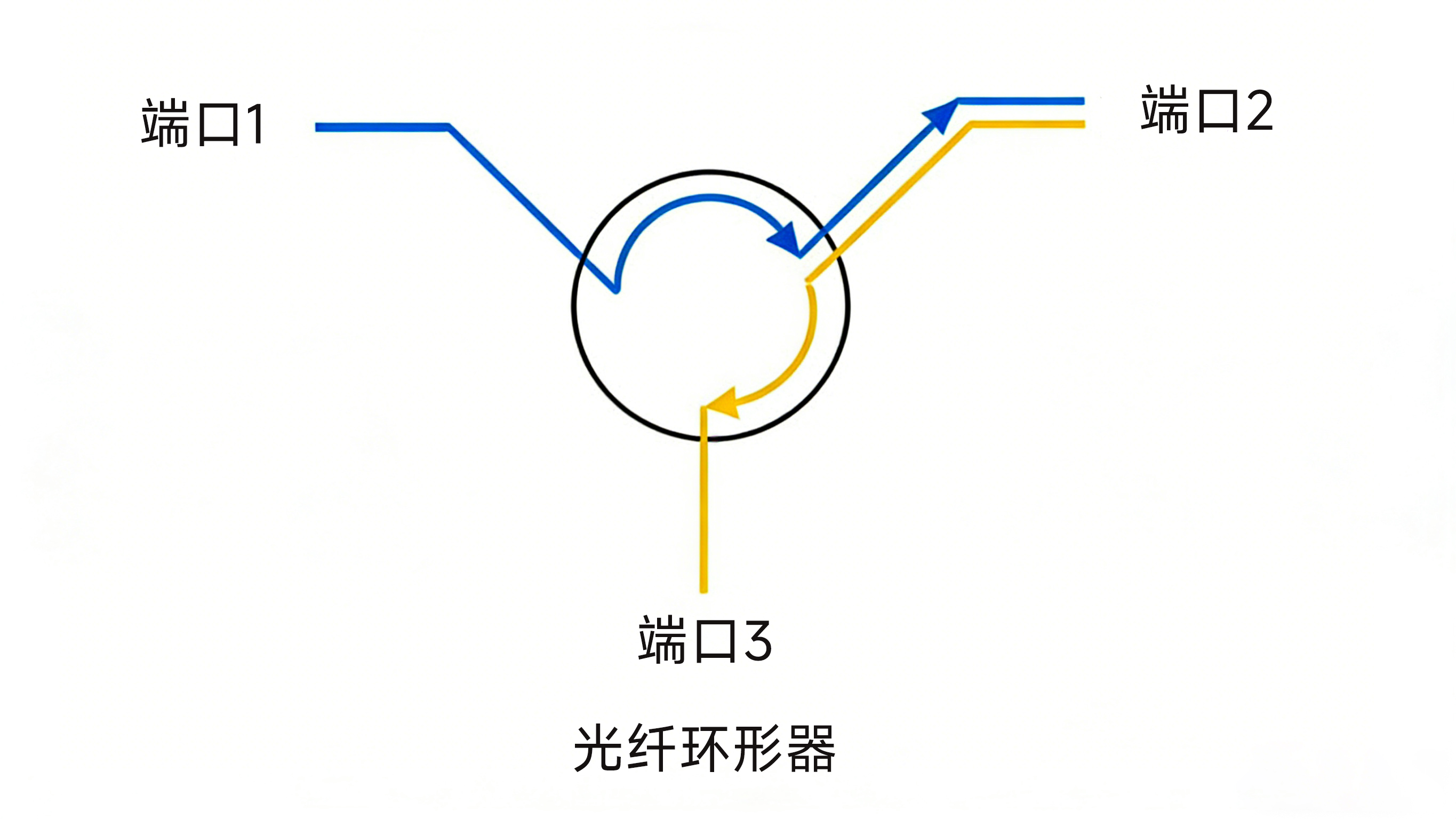

圖1：光環形器原理示意圖

光纖環形器是一種正向?qū)ā⒎聪蚋綦x的多端口(≥3個端)非互易無源器件。端口順序?yàn)?、2、…，n。

對于完整環環行器由端口1→2、2→3、…，i→i+1,…，n-1→n、n→l傳遞光功率是非互易的。對于非完整環環行器由端口1→2、…,n-l→n傳遞光功率是非互易的。

光環行器的實現方案很多，分透射式和反射式兩大類，下面結合一種透射式光環行器介紹光環行器的原理。

二、光環形器耦合核心邏輯：非互易性 + 偏振定向匹配

光環形器的耦合不依賴傳統的互易耦合（如光纖耦合器），而是基于 “偏振分離 - 非互易旋轉 - 合束輸出” 的三步協同機制，核心是利用法拉第磁光效應打破對稱性，確保耦合的單向性（如圖2）：

1、光纖準直器：（Collimator）將來自光纖的發散光轉換為準直光束，以便后續光學元件處理。

2、偏振分離：通過雙折射晶體將入射光會分解為兩束偏振方向正交的線偏振光，實現空間光路分離；

3、非互易旋轉：法拉第旋轉器（FR）在外加磁場下，使兩偏振分量的偏振面發生固定角度（通常 45°）的旋轉，且旋轉方向與光傳播方向無關（非互易性關鍵）；

4、定向合束：配合波片調整偏振態，使兩分量在合束器處相位匹配、偏振方向與目標端口耦合條件一致，最終高效耦合輸出，反向光因偏振失配被隔離。

總結：

1. 光纖準直器（Collimator）
      將來自光纖的發散光轉換為準直光束，以便后續光學元件處理。

2. 非互易性元件（如法拉第旋轉器）
      依靠磁光效應使光偏振方向旋轉，實現單向傳輸特性。

3. 雙折射晶體
      將入射光會分解為兩束偏振方向正交的線偏振光，實現空間光路分離。

4. 波片或偏振旋轉器（Waveplate/Rotator）
      用于控制光信號的偏振狀態，使其能夠正確導向下一個端口。

5.反射鏡/棱鏡

        實現路徑轉折或反射，實現更緊湊的封裝設計。

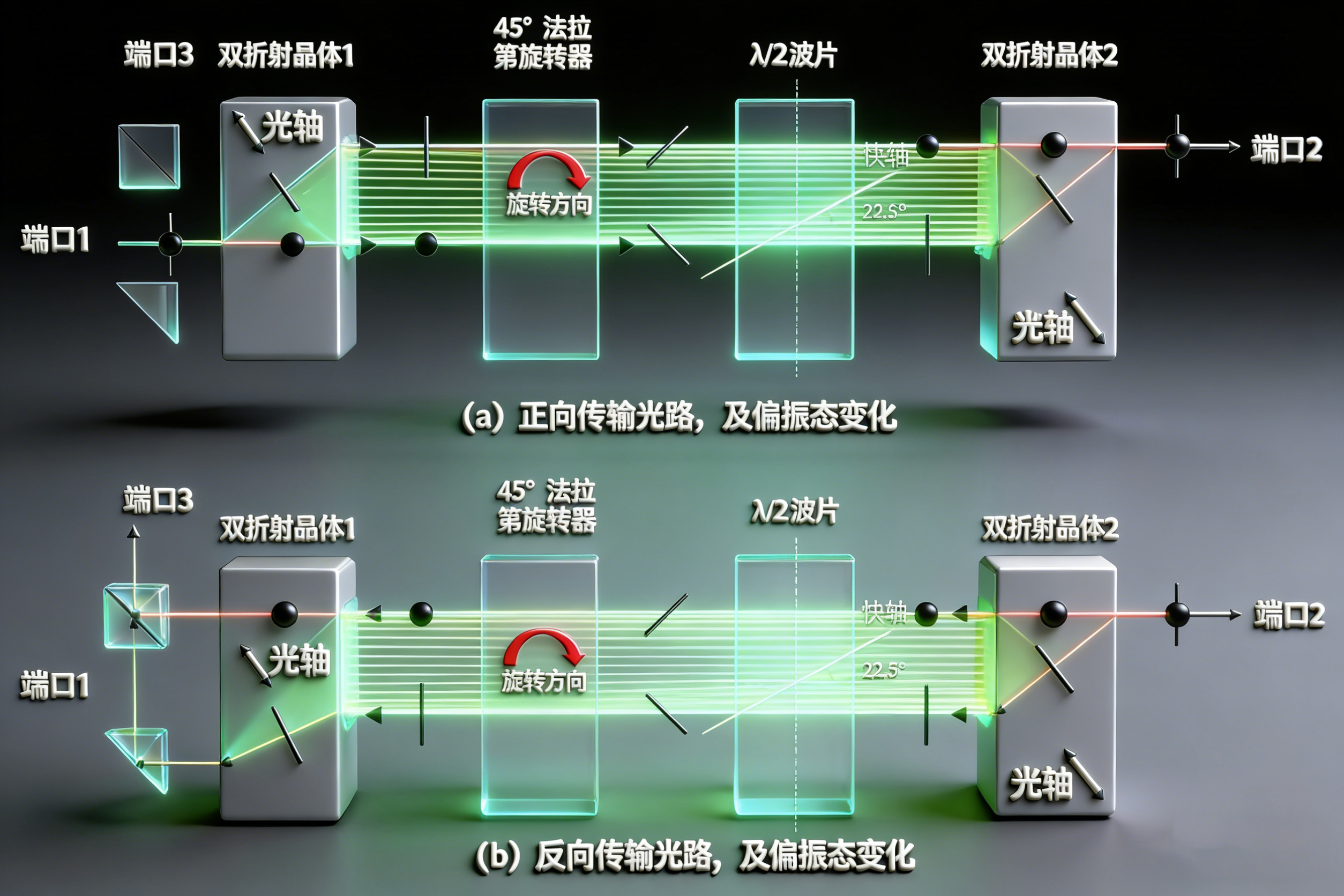

圖2：光環形器光路示意圖

（1）、核心組件的作用

a、雙折射晶體 1/2：利用雙折射效應分離 / 合束正交偏振分量（o 光、e 光），光軸方向決定偏振分量的傳輸路徑；

b、45° 法拉第旋轉器：基于磁光非互易性，使光的偏振面固定旋轉 45°（旋轉方向與光傳播方向無關，是單向性的核心）；

C、λ/2 波片：快軸與水平方向呈 22.5°，對偏振分量進行 90° 等效旋轉，配合法拉第旋轉器實現偏振態的定向調整。

三、光環形器耦合過程

耦合結構以 “雙折射晶體+FR + 波片 + 雙折射晶體” 的分立組件組合為主，耦合過程具有明確的空間光路：

a、 正向傳輸（端口 1→端口 2）的耦合過程

1、偏振分離（雙折射晶體 1）端口 1 輸入的任意偏振光，進入雙折射晶體 1 后，被分解為沿 “光軸” 的 e 光和垂直光軸的 o 光（正交偏振分量），兩束光沿平行光路分離傳輸。

2、非互易偏振旋轉（法拉第旋轉器）分離后的 e 光、o 光通過45° 法拉第旋轉器：由于磁光效應，兩束光的偏振面均固定旋轉 45°（旋轉方向與光傳播方向無關，是 “非互易性” 的核心）。

3、偏振態調整（λ/2 波片）經法拉第旋轉器的光，再通過快軸呈 22.5° 的 λ/2 波片：波片對兩偏振分量附加 π 相位差，使偏振面再旋轉 45°，最終兩分量的偏振面相對初始狀態共旋轉 90°。

4、定向合束（雙折射晶體 2）旋轉后的 e 光、o 光進入雙折射晶體 2，此時偏振態與晶體 2 的光軸匹配，兩分量重新相干合束，高效耦合至端口 2 輸出。

b、 反向傳輸（端口 2→端口 3）的隔離過程

1、偏振分離（雙折射晶體 2）端口 2 輸入的反向光，進入雙折射晶體 2 后，同樣被分解為 e 光、o 光，但傳輸方向與正向相反。

2、非互易偏振旋轉（法拉第旋轉器 +λ/2 波片）反向光通過法拉第旋轉器（仍固定旋轉 45°）和 λ/2 波片后，偏振面的旋轉結果與正向傳輸不同（因傳輸方向反向，但法拉第旋轉方向不變），最終偏振態與雙折射晶體 1 的 “端口 1 耦合條件” 失配。

3、定向合束（雙折射晶體 1）失配的偏振分量進入雙折射晶體 1 后，無法耦合回端口 1，只能沿光軸方向合束，最終定向耦合至端口 3 輸出。

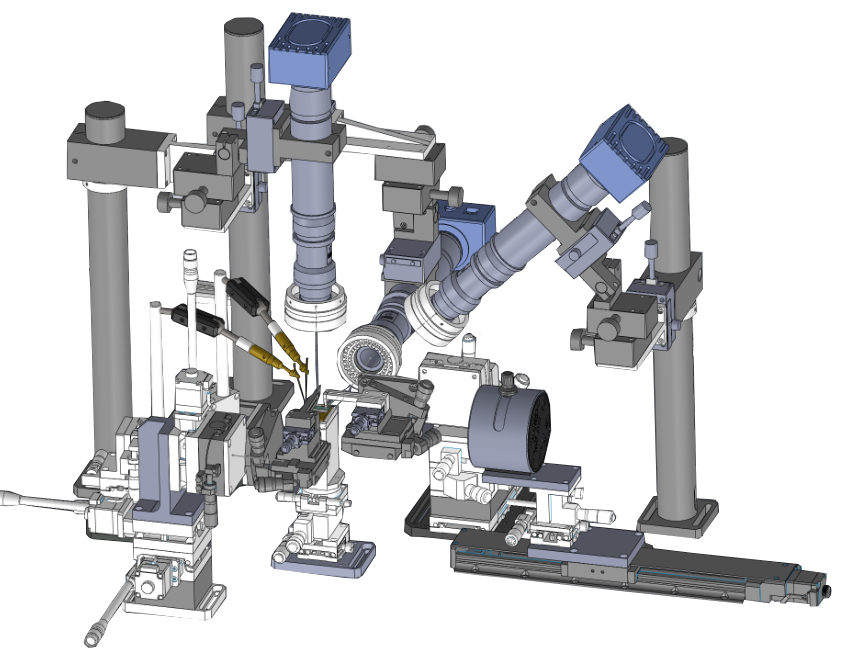

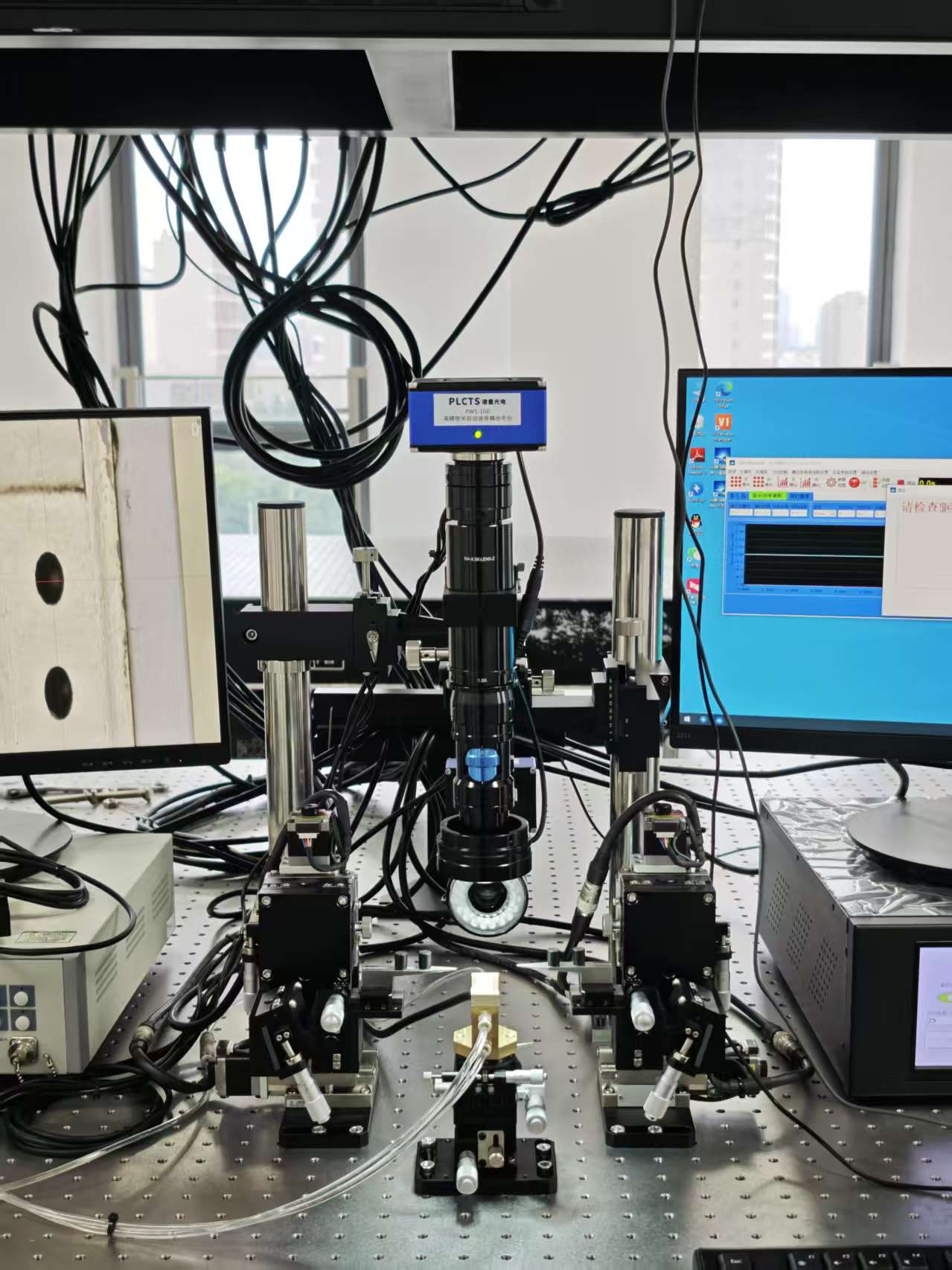

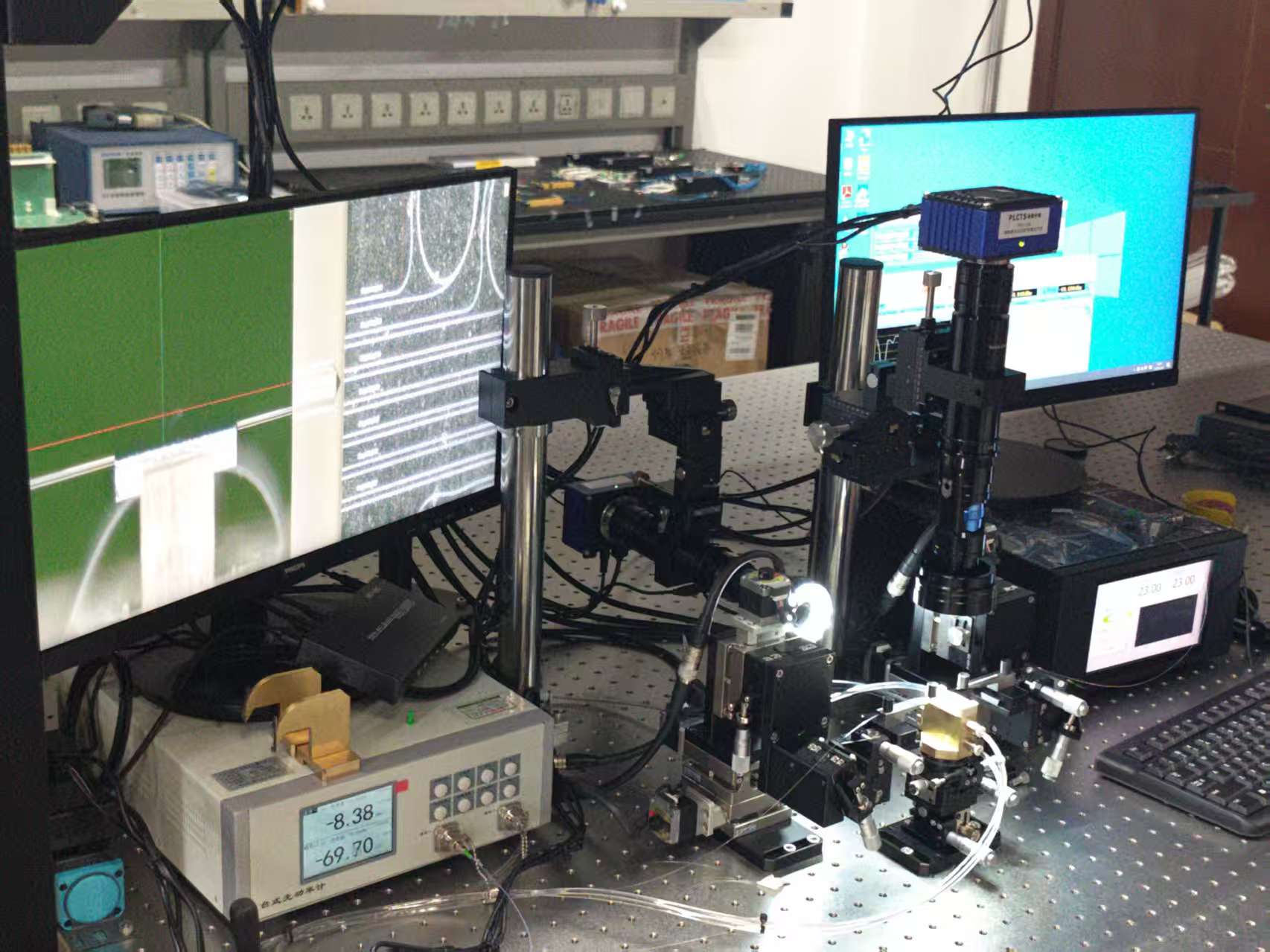

圖3：半自動波導耦合系統示意圖

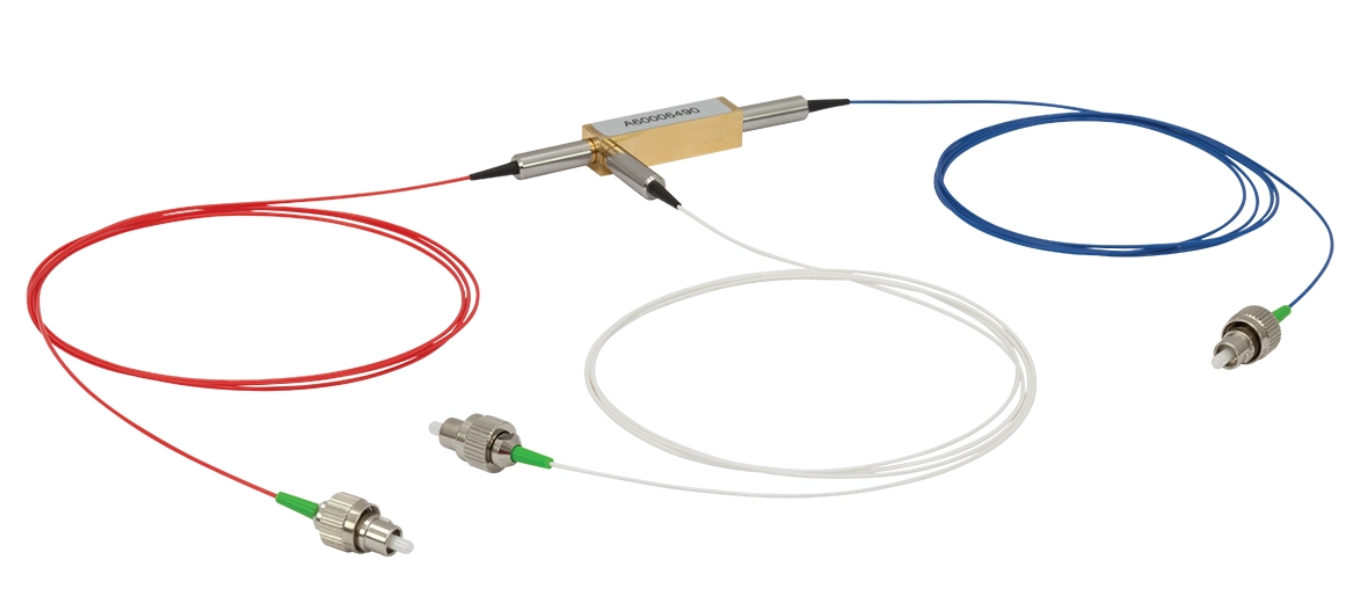

光環形器實物示意圖

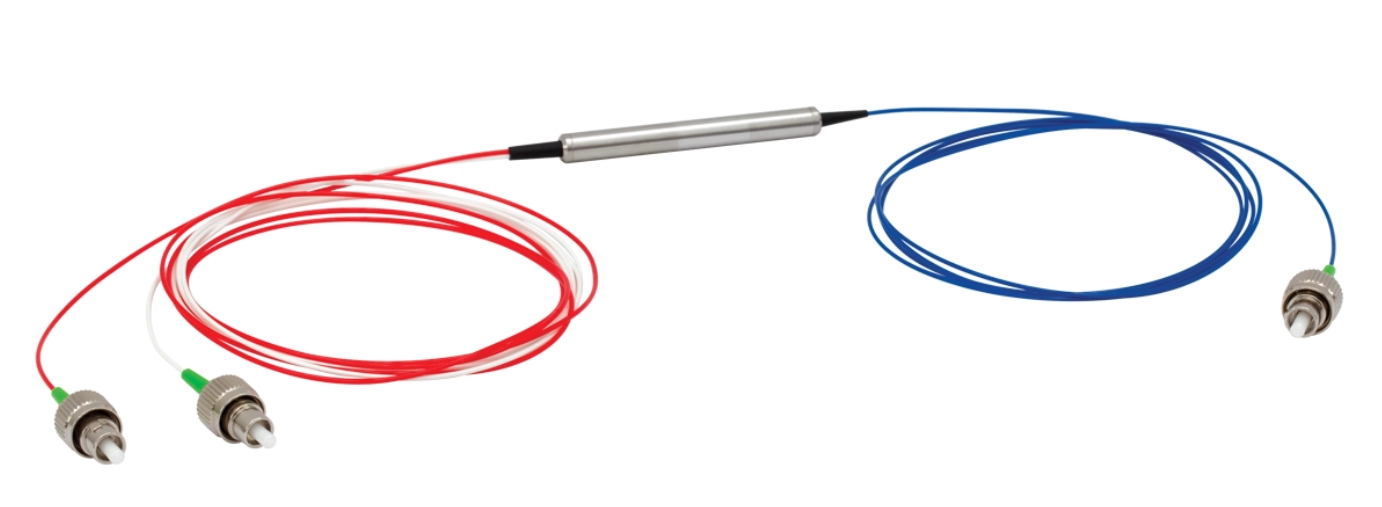

光環形器實物示意圖

四、典型應用場景

（1）光通信系統

a、單纖雙向通信 (BiDi)：在數據中心、5G基站中，實現同一根光纖的收發（如圖4）。

b、光分插復用器 (OADM)：在波分復用網絡中，上下路特定波長。

c、光放大器 (EDFA)：隔離信號與放大噪聲，保護光源（如圖5）。

（2）光纖傳感與測量

a、分布式光纖傳感 (DAS/DTS)：分離傳感脈沖與微弱的背向散射/反射信號。

b、光纖干涉儀：提升傳感系統的信噪比和靈敏度。

c、光學相干檢測：用于精密測量領域。

（3）激光與光發射系統

a、激光器反向隔離：在激光諧振腔輸出端串聯環形器，隔離外界的反射光（如光纖端面、光學元件的反射），避免反射光進入諧振腔干擾激光的相位 / 功率穩定性，延長激光器壽命。

b、脈沖激光系統：在調 Q、鎖模激光中，配合偏振器件實現光的單向循環，輔助構建穩定的脈沖產生光路。

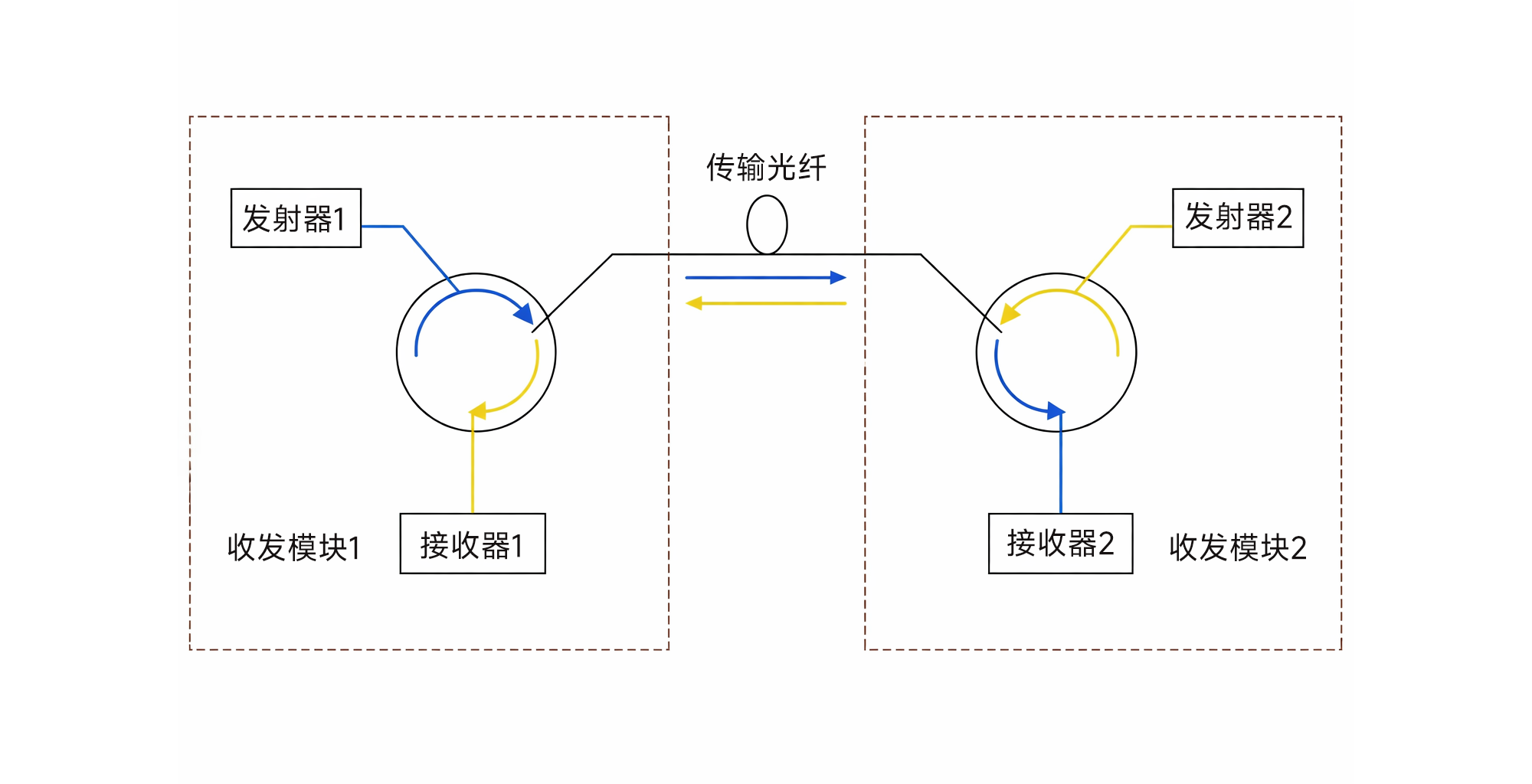

圖4：光環形器用于雙向傳輸系統示意圖

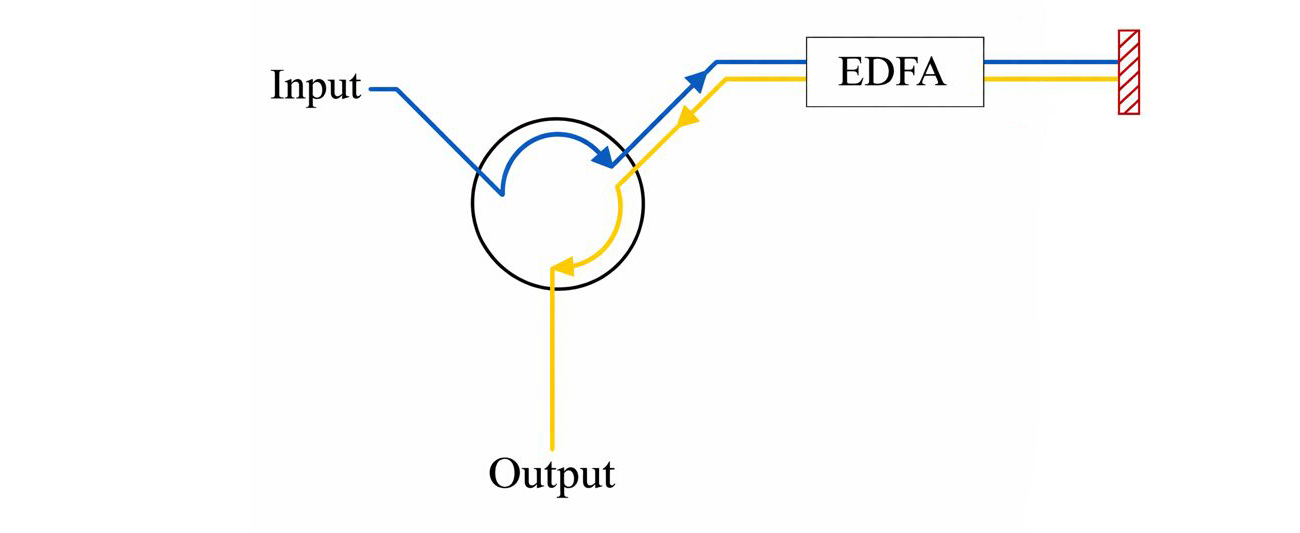

圖5：光環形器用于光纖放大器應用示意圖
